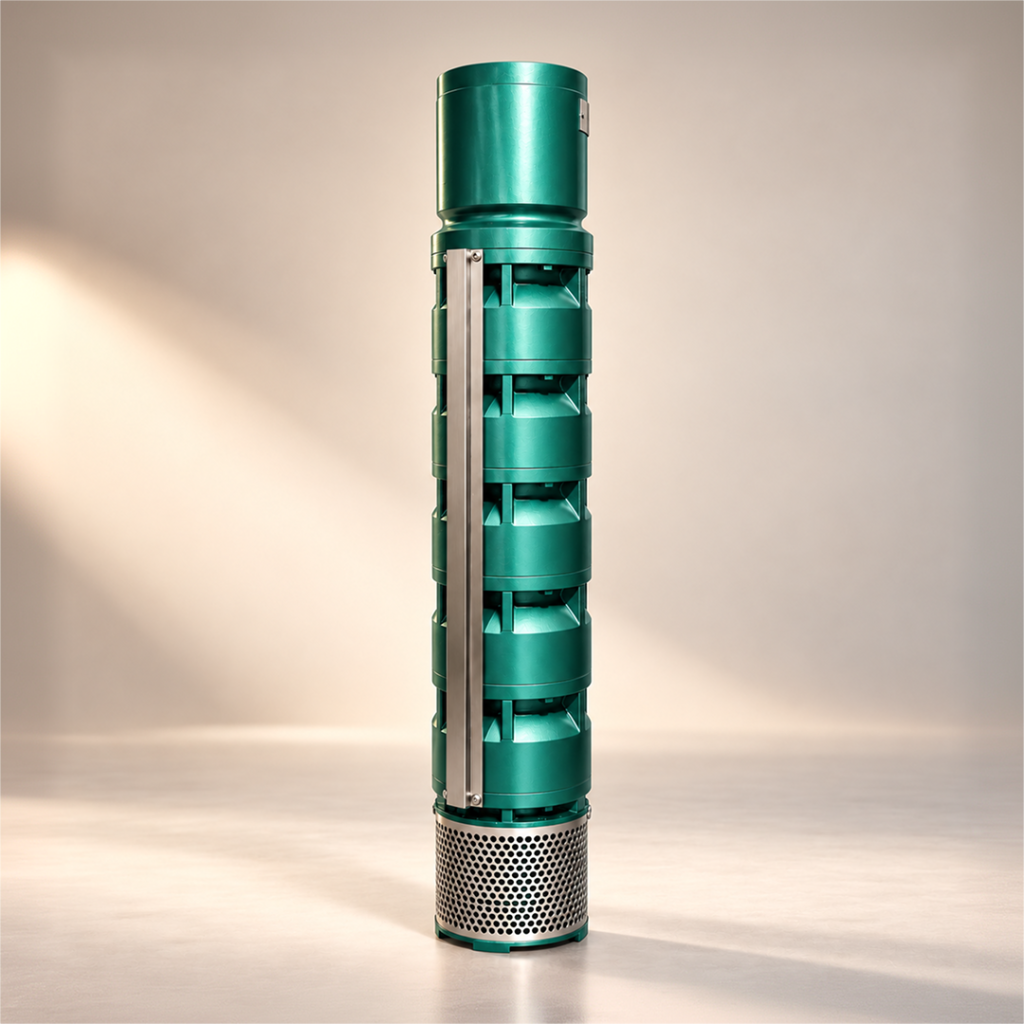

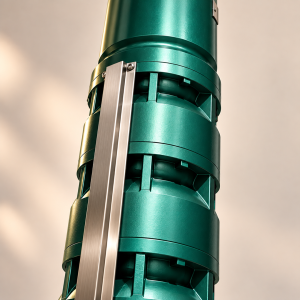

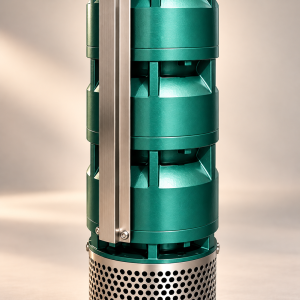

Свердловинні насоси з литого чавуну
YSP (SVP) CI 855/10
ПІД ЗАМОВЛЕННЯ
ВИКОНАННЯ — 20 у серії
Потужність
75 кВт
100 к.с.
Струм
150,7 А
Макс. напір
179 м
при закритій засувці
Подача
до 180 м³/год
50 л/с
Напір при 90 м³/год
148 м
робоча зона
Вихід
5"
робочий діапазон 90–150 м³/год
ПІДІБРАТИ ПІД МОЮ СВЕРДЛОВИНУ
ДоставкаОплатаГарантія і сервіс
Характеристики виконань
Обрано: YSP (SVP) CI 855/10
75 кВт · 100 к.с. · 150,7 А
Таблиця 1
Робочий діапазон — 90–150 м³/год
Натисніть рядок, щоб обрати виконання
| Тип насоса | Вихід | Електродвигун | Продуктивність | Напір, м | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 8,3 | 16,7 | 25 | 33,3 | 41,7 | 50 | ||||||
| 0 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | ||||||
| Дюйм | кВт | к.с. | А | 0 | 30 | 60 | 90 | 120 | 150 | 180 | ||
| YSP (SVP) CI 855/1 | 5" | 7,5 | 10 | 17,2 | 18 | 17 | 16 | 15 | 14 | 12 | 8 | |
| YSP (SVP) CI 855/2 | 5" | 15 | 20 | 33,1 | 36 | 35 | 32 | 30 | 27 | 24 | 17 | |
| YSP (SVP) CI 855/3 | 5" | 22 | 30 | 48,5 | 54 | 51 | 48 | 44 | 41 | 35 | 26 | |
| YSP (SVP) CI 855/4 | 5" | 30 | 40 | 64,6 | 72 | 68 | 64 | 59 | 54 | 47 | 34 | |
| YSP (SVP) CI 855/5 | 5" | 37 | 50 | 74,3 | 90 | 86 | 80 | 74 | 68 | 59 | 43 | |
| YSP (SVP) CI 855/6 | 5" | 45 | 60 | 90,3 | 107 | 103 | 96 | 89 | 81 | 71 | 51 | |
| YSP (SVP) CI 855/7 | 5" | 55 | 75 | 110,5 | 125 | 120 | 112 | 104 | 95 | 83 | 60 | |
| YSP (SVP) CI 855/8 | 5" | 59 | 80 | 119,1 | 143 | 137 | 128 | 118 | 108 | 94 | 69 | |
| YSP (SVP) CI 855/9 | 5" | 66 | 90 | 134,6 | 161 | 154 | 144 | 133 | 122 | 106 | 77 | |
| YSP (SVP) CI 855/10 | 5" | 75 | 100 | 150,7 | 179 | 171 | 160 | 148 | 135 | 118 | 86 | |
| YSP (SVP) CI 855/11 | 5" | 81 | 110 | 159 | 197 | 188 | 176 | 163 | 149 | 130 | 95 | |
| YSP (SVP) CI 855/12 | 5" | 92 | 125 | 179 | 215 | 205 | 192 | 178 | 162 | 142 | 103 | |
| YSP (SVP) CI 855/13 | 5" | 92 | 125 | 179 | 233 | 222 | 208 | 192 | 176 | 153 | 112 | |
| YSP (SVP) CI 855/14 | 5" | 110 | 150 | 216 | 251 | 239 | 224 | 207 | 189 | 165 | 125 | |
| YSP (SVP) CI 855/15 | 5" | 110 | 150 | 216 | 269 | 257 | 240 | 222 | 203 | 177 | 134 | |
| YSP (SVP) CI 855/16 | 5" | 129 | 175 | 248 | 286 | 274 | 256 | 237 | 216 | 189 | 142 | |
| YSP (SVP) CI 855/17 | 5" | 129 | 175 | 248 | 304 | 291 | 272 | 252 | 230 | 201 | 151 | |
| YSP (SVP) CI 855/18 | 5" | 129 | 175 | 248 | 322 | 308 | 288 | 266 | 243 | 212 | 160 | |
| YSP (SVP) CI 855/19 | 5" | 150 | 200 | 282 | 340 | 325 | 304 | 281 | 257 | 224 | 169 | |
| YSP (SVP) CI 855/20 | 5" | 150 | 200 | 282 | 358 | 342 | 320 | 296 | 270 | 236 | 178 | |
Напірні характеристики серії
Швидкий підбір
Введіть робочу точку — покажемо її на графіку й підкажемо виконання.
Як підібрати виконання
H = динамічний рівень + висота подачі + втрати в трубопроводі + тиск на виході
1
Визначте подачу
Скільки м³/год потрібно об'єкту і скільки дає свердловина. Подача насоса не має перевищувати дебіт свердловини.
2
Порахуйте напір
За формулою вище — вона враховує і підйом води, і втрати в трубі, і потрібний тиск у точці розбору.
3
Знайдіть рядок у таблиці
Перше виконання, яке при вашій подачі дає напір не менший за розрахований. Або скористайтеся швидким підбором вище.
Технічні дані
Що знадобиться для встановлення
Фото
Шафа керування
під 75 кВт
Фото
Плавний пуск
під 75 кВт
Фото
Частотний перетворювач
під 75 кВт
Фото
Кабель занурювальний
переріз під 150,7 А
Фото
Зворотний клапан
5"
Фото
Захист від сухого ходу
реле рівня
Документи
Доставка, оплата, гарантія
Доставка
Вантажним транспортом, вага [N] кг. Терміни [N] днів.
Оплата
Безготівково з ПДВ, рахунок для юридичних осіб.
Гарантія і сервіс
[N] міс. Монтаж і пусконалагодження [за запитом].
Питання і відповіді
Не впевнені, яке виконання потрібне?
Надішліть дані свердловини — інженер підбере насос і комплектацію під ваш об'єкт.
