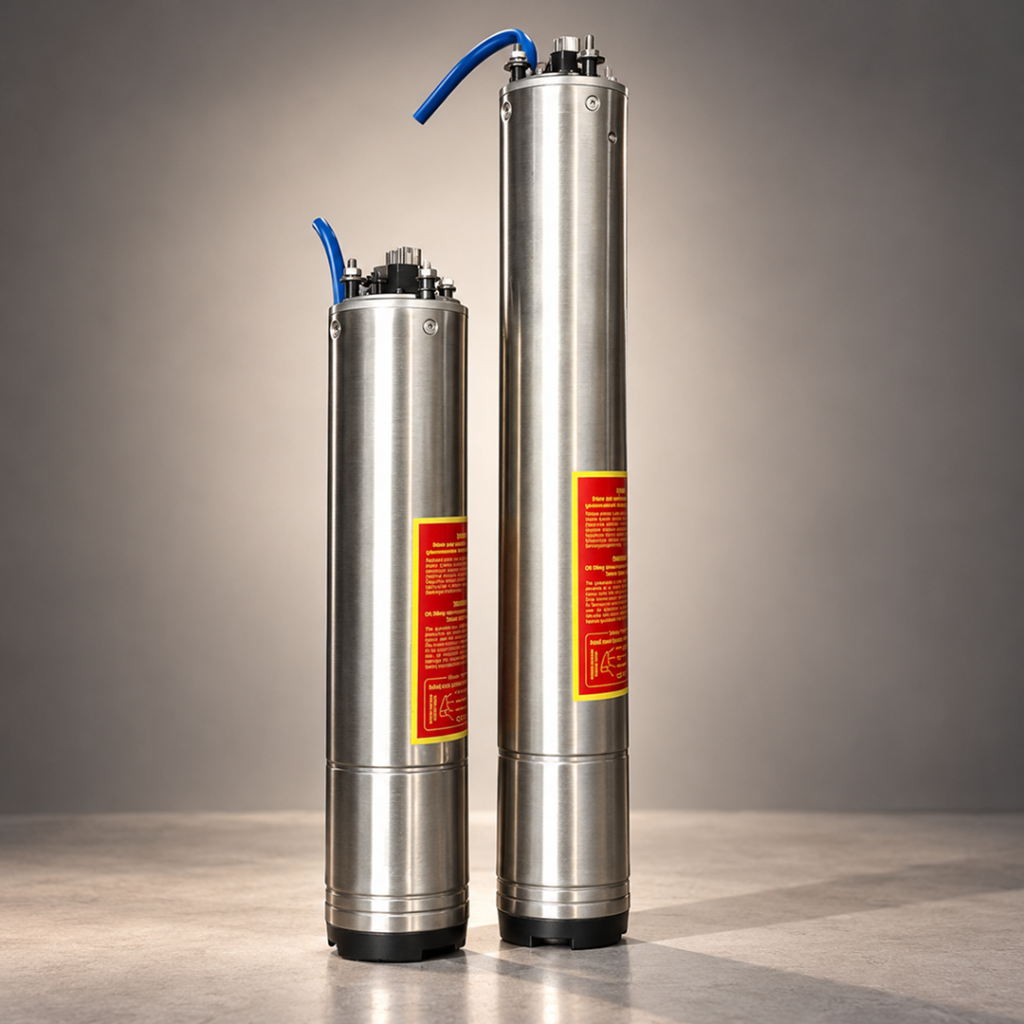

Заглибний мотор 4" стандарту NEMA

Секції насоса

Двигун

Креслення з габаритами

Занурювальні електродвигуни стандарт NEMA

Заглибний мотор 4″ однофазний (220 В) стандарту NEMA 1,1 кВт

В НАЯВНОСТІ

ВИКОНАННЯ — 5 у серії

Потужність

1,1 кВт

Живлення

220 В

ПІДІБРАТИ ПІД МОЮ СВЕРДЛОВИНУ

ДоставкаОплатаГарантія і сервіс

ЗБЕРІГАННЯ ВИКОРИСТАННЯ
• Температура рідини до +35 °C
• Глибина застосування до 100 м під рівнем води
• Запуски/год: 20 у разі регулярних інтервалів
• Потік охолодження двигуна не менш ніж 8 см/с
• Безперервна робота S1

ЕЛЕКТРОДВИГУН

Двополюсний електродвигун, 50 Гц (n ~ 2900 об./хв)
Напруга: однофазний 230 В
Ізоляція: клас F
Ступінь захисту: IP 68
Розмір пускового конденсатора: 25 мкФ/400V

ВИКОРИСТАННЯ І ПРАВИЛА БЕЗПЕКИ
• Заглибні перемотувані оливонаповнені двигуни (олія не токсична у разі випадкового контакту з харчовими продуктами)
• Сорочка: неіржавка сталь AISI 304
• Вал: нержавіюча сталь
• Приєднувальні розміри фланця відповідають стандартам NEMA.
• У комплекті з кабелем електроживлення завдовжки: 3 м
• В однофазній версії конденсатор розміщений всередині тари.

Характеристики виконань

Обрано: 1,1 кВт 1,1 кВт

Натисніть рядок, щоб обрати виконання

Виконання	Електродвигун
Виконання	Живлення
0,55 кВт	220 В
0,75 кВт	220 В
1,1 кВт	220 В
1,5 кВт	220 В
2,2 кВт	220 В

Як підібрати виконання

H = динамічний рівень + висота подачі + втрати в трубопроводі + тиск на виході

1

Визначте подачу

Скільки м³/год потрібно об'єкту і скільки дає свердловина. Подача насоса не має перевищувати дебіт свердловини.

2

Порахуйте напір

За формулою вище — вона враховує і підйом води, і втрати в трубі, і потрібний тиск у точці розбору.

3

Знайдіть рядок у таблиці

Перше виконання, яке при вашій подачі дає напір не менший за розрахований. Або скористайтеся швидким підбором вище.

Технічні дані

Що знадобиться для встановлення

Шафа керування

під 1,1 кВт

Плавний пуск

під 1,1 кВт

Частотний перетворювач

під 1,1 кВт

Фото

Кабель занурювальний

під 1,1 кВт

Фото

Зворотний клапан

Захист від сухого ходу

реле рівня

Документи

Доставка, оплата, гарантія

Доставка

Вантажним транспортом, вага [N] кг. Терміни [N] днів.

Оплата

Безготівково з ПДВ, рахунок для юридичних осіб.

Гарантія і сервіс

[N] міс. Монтаж і пусконалагодження [за запитом].

Питання і відповіді

Не впевнені, яке виконання потрібне?

Надішліть дані свердловини — інженер підбере насос і комплектацію під ваш об'єкт.
