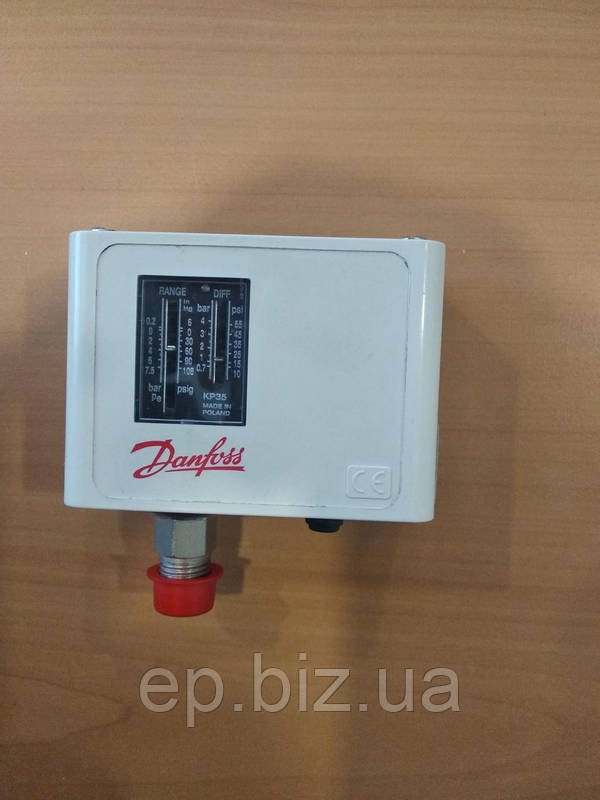

Реле тиску Danfoss (Данфос) KPI 35 0,2-8 bar G1/4A

Технічні характеристики

діапазон настроювання тиску — 0.2-8 барів
настроюваний диференціал — 0,5-2 бари
температура середовища — 40 до +100 °C
контактне навантаження макс.-6 А 400 V
приєднання — G 1/4"
клас захисту — IP 30

—

КВТ

—

IP54

ЗАХИСТ

Ціна за запитом

В НАЯВНОСТІ

Захист від сухого ходу
Захист від перевантаження та обриву фази
Керування за рівнем і тиском
Ручний і автоматичний режим
Збірка під конкретну потужність

ВиробникDANFOSS

Виконання—

Максимальна витрата—

Максимальний напір—

Потужність— кВт

Живлення—

Матеріал корпусуНержавіюча сталь

Клас захистуIP54

ПризначенняКонтрольно-вимірювальний прилад

Гарантія12 місяців

Метрологічних і механічних характеристик
Робоче середовище		Повітря, гази, рідини (зокрема олії).
Тип вимірюваного тиску		відносне
Діапазони вимірювань, бара		0 – 10
Діапазон допустимих температур робочого середовища, °З		от -40 до 85
Діапазон допустимих температур під час транспортування та зберігання, °З		от -50 до 85
Діапазон компенсованих температур, °З		от 0 до 80
Межа допуску основної наданої похибки		≤±0,5; 1 діапазону вимірювань
Додаткова похибка на зміну температури навколишнього повітря поза діапазоном компенсованих температур		± 0,2% діапазону вимірювань/10 °C
Час реакції, мс		< 4
Гранично тиск перевантаження (статичний)		6-кратний діапазон вимірювань, але не більш ніж 1500 барів
Тиск розриву чутливого елемента		>6-кратний діапазон вимірювань, але не більш ніж 2000 барів
Технологічне з'єднання		зовнішня різь G 1/4" або G 1/2”
Матеріал частин, що контактує з середовищем		неіржавка сталь AISI 316L
Корпус		неіржавка сталь AISI 316L, клас захисту IP 65
Вібростійкість	синусоїдальну дію	5-25 Гц амплітудою 15,9 mm-pp, 25-2000 Гц із пришвидшенням 20g
	випадковий вплив	5-10 Гц із пришвидшенням 7,5g
Стійкість до ударів		удар 500 g упродовж 1 мс to IEC 60068-2-27
Вага, кг		0,25
Електричні характеристики
Вихідний сигнал		4 – 20 мА (стандартно)
Захист від неправильного ввімкнення полярності		є
Напруга живлення Uпіт, В		9 - 32
Граничний струм, мА		28
Вплив зміни Uпіт на точність		≤±0,05% діапазону вимірювань/10 В
Опір навантаження, Ом		RL≤( Uпит-9)/0,02
Електричне з'єднання		стандартно штекер DIN 43650

Метрологічних і механічних характеристик
Робоче середовище		Повітря, гази, рідини (зокрема олії).
Тип вимірюваного тиску		відносне
Діапазони вимірювань, бара		0 – 16
Діапазон допустимих температур робочого середовища, °З		от -40 до 85
Діапазон допустимих температур під час транспортування та зберігання, °З		от -50 до 85
Діапазон компенсованих температур, °З		от 0 до 80
Межа допуску основної наданої похибки		≤±0,5; 1 діапазону вимірювань
Додаткова похибка на зміну температури навколишнього повітря поза діапазоном компенсованих температур		± 0,2% діапазону вимірювань/10 °C
Час реакції, мс		< 4
Гранично тиск перевантаження (статичний)		6-кратний діапазон вимірювань, але не більш ніж 1500 барів
Тиск розриву чутливого елемента		>6-кратний діапазон вимірювань, але не більш ніж 2000 барів
Технологічне з'єднання		зовнішня різь G 1/4" або G 1/2”
Матеріал частин, що контактує з середовищем		неіржавка сталь AISI 316L
Корпус		неіржавка сталь AISI 316L, клас захисту IP 65
Вібростійкість	синусоїдальну дію	5-25 Гц амплітудою 15,9 mm-pp, 25-2000 Гц із пришвидшенням 20g
	випадковий вплив	5-10 Гц із пришвидшенням 7,5g
Стійкість до ударів		удар 500 g упродовж 1 мс to IEC 60068-2-27
Вага, кг		0,25
Електричні характеристики
Вихідний сигнал		4 – 20 мА (стандартно)
Захист від неправильного ввімкнення полярності		є
Напруга живлення Uпіт, В		9 - 32
Граничний струм, мА		28
Вплив зміни Uпіт на точність		≤±0,05% діапазону вимірювань/10 В
Опір навантаження, Ом		RL≤( Uпит-9)/0,02
Електричне з'єднання		стандартно штекер DIN 43650

Робоче середовище		Повітря, гази, рідини (зокрема олії)
Тип вимірюваного тиску		Абсолютне/відносне
Діапазони вимірювань, бара		0-10
Діапазон допустимих температур робочого середовища,°З		От 0 до 80
Діапазон компенсованих температур,°З		От 0 до 80
Прилад основної наданої похибки		≤ ±1% діапазону вимірювань
Варіація та повторюваність		≤ 1 %
Злиття температури на точність вимірювання (на положення нуля шкали та на діапазон вимірювань)		±0,1—0,3% діапазону вимірювань/10 °C
Час реакції, мс		< 35
Граничний тиск навантаження (статичний)		3-кратний діапазон вимірювань, але не більш ніж 75 барів
Давання розриву чутливого елемента		3-кратний діапазон вимірювань, але не більш ніж 100 барів
Приєднання тиску		G 1/4″, G 1/4″ з прокладкою
Матеріал частин, що контактує з середовищем		Неіржавка сталь AISI 304
Корпус		Неіржавка сталь AISI 316L, клас захисту IP65 або IP67
Вібростійкість	синусоїдальну дію	5-2000 Гц із пришвидшенням 15g
	випадковий вплив	5-1000 Гц із пришвидшенням 7,5g
Стійкість до ударів		Удар 200g упродовж 1 мс
Маса, кг		0,2—0,3

Робоче середовище		Повітря, гази, рідини (зокрема олії)
Тип вимірюваного тиску		Абсолютне/відносне
Діапазони вимірювань, бара		0-16
Діапазон допустимих температур робочого середовища,°З		От 0 до 80
Діапазон компенсованих температур,°З		От 0 до 80
Прилад основної наданої похибки		≤ ±1% діапазону вимірювань
Варіація та повторюваність		≤ 1 %
Злиття температури на точність вимірювання (на положення нуля шкали та на діапазон вимірювань)		±0,1—0,3% діапазону вимірювань/10 °C
Час реакції, мс		< 35
Граничний тиск навантаження (статичний)		3-кратний діапазон вимірювань, але не більш ніж 75 барів
Давання розриву чутливого елемента		3-кратний діапазон вимірювань, але не більш ніж 100 барів
Приєднання тиску		G 1/4″, G 1/4″ з прокладкою
Матеріал частин, що контактує з середовищем		Неіржавка сталь AISI 304
Корпус		Неіржавка сталь AISI 316L, клас захисту IP65 або IP67
Вібростійкість	синусоїдальну дію	5-2000 Гц із пришвидшенням 15g
	випадковий вплив	5-1000 Гц із пришвидшенням 7,5g
Стійкість до ударів		Удар 200g упродовж 1 мс
Маса, кг		0,2—0,3
