Расширительные баки IMERA и VAREM (горизонтальные и вертикальные баки)

 Расширительный бак — элемент системы отопления, предназначенный для приема избытка воды, возникающего при её тепловом расширении в результате нагревания. Внутреннее пространство всех элементов системы отопления  (трубопроводов, отопительных приборов, арматуры, оборудования и т.д.) заполнено водой. Получающийся при заполнении объем воды в процессе эксплуатации системы претерпевает изменения: при повышении температуры воды он увеличивается, при понижении — уменьшается. Соответственно изменяется внутреннее давление. Однако эти изменения не должны отражаться на работоспособности системы отопления. Поэтому в систему водяного отопления вводится — расширительный бак.

Различают их два основных типа:

1. Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.

2. Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

Любая мембрана имеет такие рабочие характеристики:

- диапазон рабочих температур;
- санитарно-гигиенические требования;
- долговечность;
- динамичность работы системы;
- устойчивость к диффузии воды.

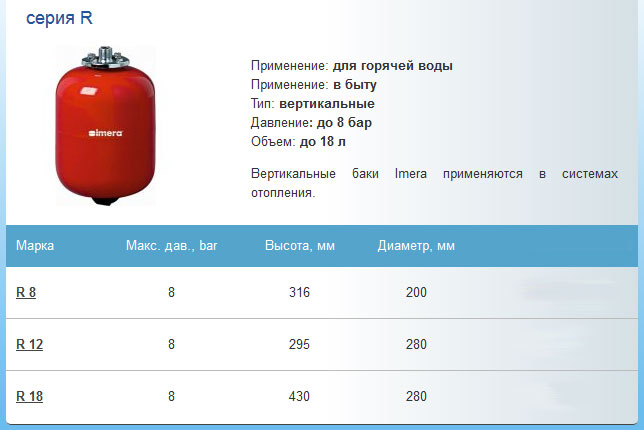

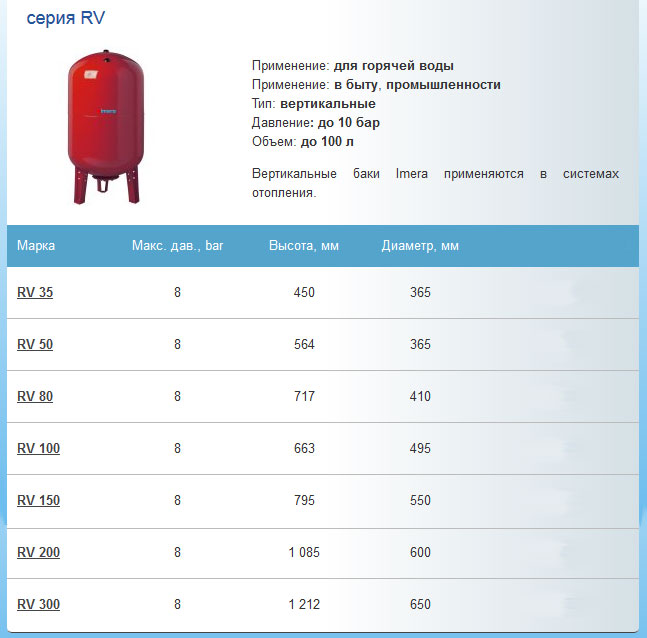

Расширительные баки фирмы IMERA

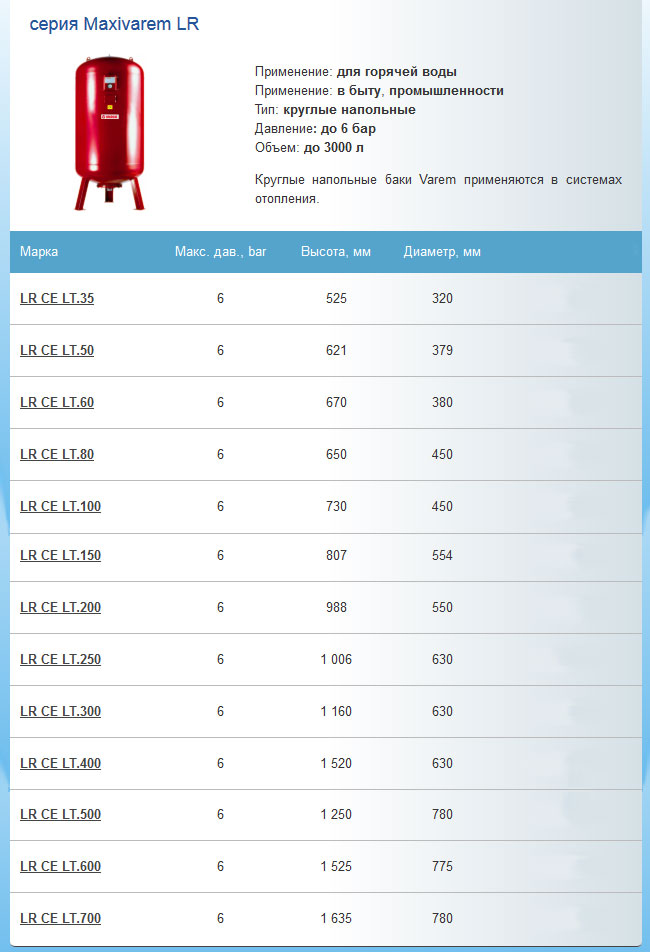

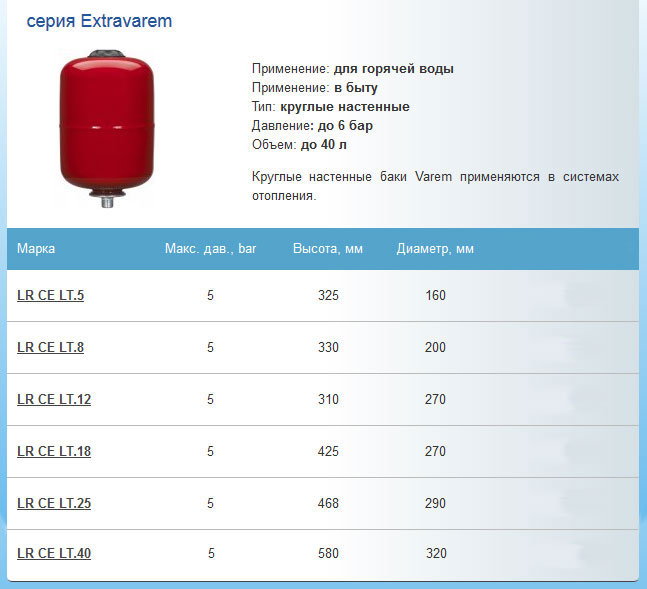

Расширительные баки фирмы VAREM
