Реле давления РМ-5G, РДМ 5, РМ 5

 Реле давления РДМ-5 применяется в автоматических системах водоснабжения. Рабочей средой систем, в которых используется реле давления РДМ 5, должна являться вода. Устройство РДМ-5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Управление автоматической системой водоснабжения осуществляется с помощью реле давления реле РМ/5, которое вместе с манометром составляют «мозг» этой системы. Манометр регистрирует давление в точке его установки. А реле давления РМ/5 это устройство, которое включает и выключает электродвигатель насоса.

Конструкция современных реле давленияРМ/5 позволяет регулировать нижние и верхние пороги срабатывания с помощью регулировочных винтов. Для оптимального подбора индивидуальных для Вас параметров порогов срабатывания реле давления определим, что является основным в определении нижнего порога. Это давление воздуха в гидроаккумуляторе при отсутствии воды. Если реле давления расположено рядом с гидроаккумулятором, то за величину нижнего порога срабатывания надо принять значение минимального давления воздуха в гидроаккумуляторе плюс 10%. Верхней придел определяется возможностями Вашего насоса. Плохо, если насос часто работает на пределе своих возможностей. Это приводит к его быстрому износу. Ничего хорошего, к сожалению, нельзя сказать и об электрической сети наших домов. Очень часто вместо 220 вольт напряжение в них равно 180, а то и 160 вольт. Это приводит к тому, что насосы не достигают тех параметров, которые указаны в инструкциях.

Учитывая это, рекомендуется, чтобы разница между нижним и верхним порогами срабатывания реле бытовых станций водоснабжения была равна одной атмосфере, или 10 метров водного столба (1,5-2,5 кгс/см2).

Принцип его действия следующий: при небольшом (менее 1 атм. или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет;

при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.

После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Технические характеристики реле давления РМ 5

Напряжение питания: 220-230 В 50 Гц
Максимальная номинальная мощность электронасоса: НР 2
Температура рабочей среды: 0+ 40°С
Рабочий диапазон давления: 1,0-4,6 атм.
Заводская настройка:
нижний предел давления - 1,4 атм.
верхний предел давления -2,8 атм.
Минимальный перепад давления: 1,0 атм.

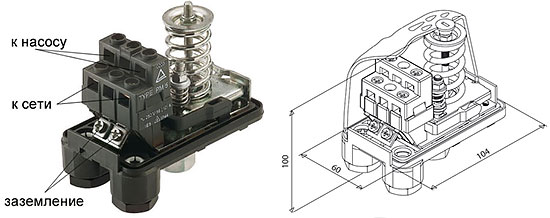

Присоединительные размеры: 1/4" (внутр.)
Степень защиты: 1Р 44
